SMD Kondansatör Hesaplama Nedir? Kodlar Nasıl Okunur?

Elektronik devrelerde kullanılan SMD kondansatörler, küçük boyutları ve yüksek performansları sayesinde günümüzde en yaygın pasif komponentlerden biridir. Ancak bu kondansatörlerin üzerinde yazan kodlar, özellikle elektronikle yeni ilgilenmeye başlayanlar için kafa karıştırıcı olabilir.

Bu yazıda;

SMD kondansatör hesaplama nedir,

104, 225 gibi kodlar ne anlama gelir,

pF, nF ve µF dönüşümleri nasıl yapılır,

Ve en önemlisi, SMD kondansatör değeri nasıl hızlı ve doğru şekilde hesaplanır
tüm detaylarıyla anlatıyoruz.

SMD Kondansatör Nedir?

SMD (Surface Mount Device) kondansatörler, devre kartına yüzeyden lehimlenen, genellikle seramik yapıda olan kondansatörlerdir. THT (bacaklı) kondansatörlere göre:

Daha az yer kaplar

Otomatik dizgiye uygundur

Yüksek frekanslı devrelerde daha verimlidir

Bu yüzden endüstriyel elektronik kartlarda ve modern cihazlarda yaygın olarak kullanılır.

SMD Kondansatör Kodları Nasıl Okunur?

En yaygın kullanılan SMD kondansatör kodlama sistemi 3 haneli EIA kodlama sistemidir.

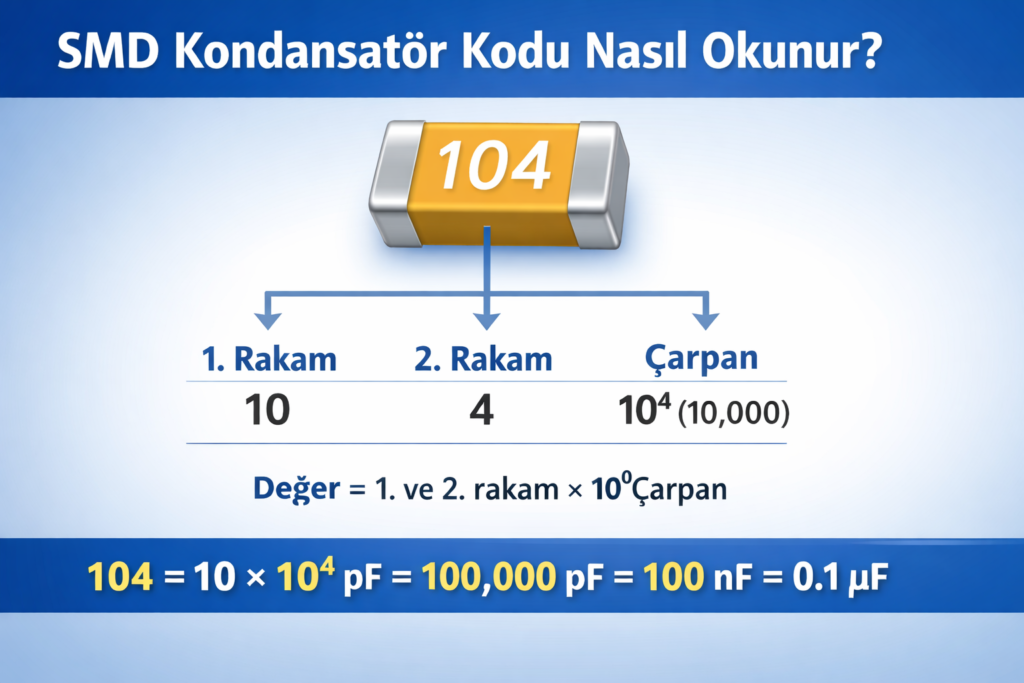

🔹 3 Haneli Kodlama (Örnek: 104)

İlk iki rakam: anlamlı değer

Üçüncü rakam: çarpan (10’un kuvveti)

Sonuç birimi: pF (pikofarad)

Örnek:

Harfli SMD Kondansatör Kodları

Bazı SMD kondansatörlerde rakam yerine harfli kodlar bulunur:

Not:
R harfi ondalık ayracı olarak kullanılır.

pF – nF – µF Dönüşümleri

SMD kondansatör hesaplama yaparken en çok karıştırılan konu birim dönüşümüdür:

1 nF = 1.000 pF

1 µF = 1.000 nF = 1.000.000 pF

Bu yüzden yanlış bir hesaplama, devrede ciddi performans sorunlarına yol açabilir.

SMD Kondansatör Hesaplama Aracı Kullanmanın Avantajı

Kodları elle hesaplamak mümkündür; ancak:

Zaman alır

Hata riski vardır

Seri kart tamirlerinde verimsizdir

Bu nedenle online SMD kondansatör hesaplama aracı kullanmak hem hızlı hem güvenlidir.

✔️ Avantajları

Anında sonuç

pF / nF / µF otomatik dönüşüm

Hatalı kodları algılama

Mobil ve masaüstü uyumlu kullanım

👉 Bu sayfadaki SMD kondansatör hesaplama aracını kullanarak kodu yazmanız yeterlidir.

Sık Yapılan Hatalar

Direnç kodu ile kondansatör kodunu karıştırmak

104’ü 10 nF sanmak (doğrusu: 100 nF)

R, n ve u harflerini yanlış yorumlamak

Birim dönüşümlerini göz ardı etmek

Bu hatalar özellikle kart tamiri ve endüstriyel bakım süreçlerinde ciddi sorunlara neden olabilir.

Sonuç

SMD kondansatör hesaplama, elektronik kart onarımı ve tasarımıyla uğraşan herkes için temel bir bilgidir. Kodları doğru okumak, doğru değeri kullanmak ve gerektiğinde hızlıca hesaplamak hem zaman kazandırır hem de hataları önler.

Bu nedenle, manuel hesaplama yerine SMD kondansatör hesaplama aracını kullanmak en pratik ve güvenli yöntemdir.
